Normas de recarga veicular: o que o síndico precisa saber
A instalação de pontos de recarga de veículos elétricos em edificações é regulada por normas técnicas. No Ceará, aplicam-se a ABNT NBR 17019 e a Norma Técnica NT-48 do Corpo de Bombeiros Militar do Estado do Ceará. Reunimos aqui os pontos que mais afetam a decisão do condomínio.
São duas normas, com escopos diferentes
ABNT NBR 17019
Trata da instalação elétrica: como o circuito é alimentado, como é protegido e como a edificação é dimensionada para receber os pontos de recarga.
NT-48 do Corpo de Bombeiros do Ceará
Trata da segurança contra incêndio e do licenciamento: onde os pontos podem ficar, como são desligados em emergência e o que precisa ser apresentado na vistoria.
As duas se aplicam ao mesmo tempo. Atender uma não dispensa a outra.
O que a ABNT NBR 17019 exige
- 1
Cada ponto de recarga tem o seu próprio circuito
Cada ponto de conexão é alimentado individualmente por um circuito terminal, com dispositivo próprio de proteção contra sobrecorrente. Não se liga carregador em circuito de uso geral da garagem.
- 2
Cada ponto tem a sua própria proteção diferencial
O dispositivo diferencial que protege um ponto de recarga não pode ser usado para proteger outro ponto ou outro equipamento. Além disso, a proteção precisa ser capaz de atuar diante de corrente de falta em corrente contínua, característica dessa aplicação.
- 3
A edificação precisa suportar todos os pontos ligados ao mesmo tempo
O dimensionamento considera que todos os pontos de recarga podem operar simultaneamente, na corrente máxima. A única forma de trabalhar com hipótese diferente é incluir um sistema de controle de recarga, que limita a soma das correntes a um valor definido em projeto. É por isso que existe um número máximo de pontos por edificação, e é o estudo de viabilidade que define esse número.
- 4
Extensão, benjamin e adaptador múltiplo estão proibidos
Uma tomada alimenta um veículo por vez. A norma proíbe expressamente o uso de extensões elétricas com tomadas múltiplas e de adaptadores múltiplos, popularmente conhecidos como benjamin ou adaptador tipo T.
- 5
O equipamento precisa ser adequado ao ambiente da garagem
A norma estabelece graus mínimos de proteção contra água, contra entrada de corpos sólidos e contra impacto mecânico. Em local sujeito a impacto, o equipamento deve ficar fora do alcance de dano previsível ou receber barreira física de proteção.
- 6
A instalação existente precisa ser reverificada
A recarga veicular é tratada como carga que influencia a instalação fixa da edificação. Seus requisitos entram na verificação da instalação elétrica existente, inclusive quanto à proteção contra sobrecorrente diante do aumento de carga. A edificação não é avaliada como estava no habite-se.
O que a NT-48 do Corpo de Bombeiros acrescenta
A NT-48 trata do que a norma de instalação elétrica não cobre: segurança contra incêndio, localização dos equipamentos e licenciamento junto ao Corpo de Bombeiros.
Estudo de viabilidade prévio
A instalação só pode ser realizada após estudo prévio de viabilidade técnica das instalações elétricas, elaborado por empresa ou profissional habilitado.
Documentação apresentada na vistoria
O laudo de viabilidade e os documentos de responsabilidade técnica devem ser apresentados ao vistoriador no ato da vistoria.
Restrição de modo de recarga
Para veículos elétricos, são admitidos apenas os modos de recarga com estação dedicada e comunicação entre veículo e estação. Tomada comum de garagem com cabo portátil não atende à exigência.
Desligamento de emergência

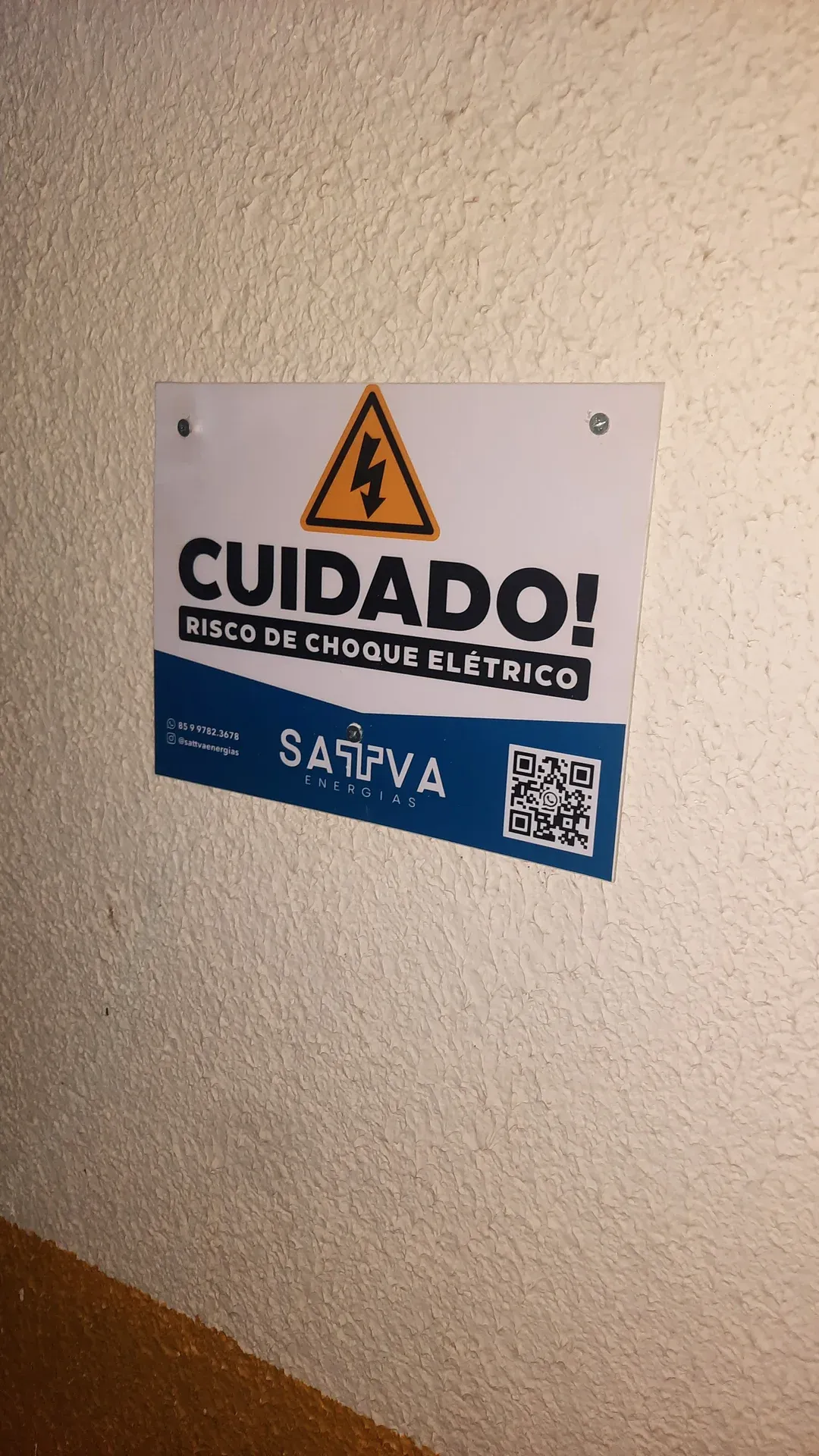

É exigido ponto de desligamento manual geral para o conjunto das estações e ponto de desligamento individual por estação, com distância, altura, cor e sinalização definidas em norma.
Integração com o sistema de incêndio
A detecção e o alarme de incêndio devem ser interligados aos pontos de desligamento, de modo que o disparo do alarme desligue as estações de recarga.
Restrições de localização
Sistemas de carregamento não podem ser instalados em corredores nem em rotas de fuga. A instalação em local aberto é preferencial.
Licenciamento por projeto técnico
A regularização junto ao Corpo de Bombeiros é feita por Projeto Técnico, sendo vedado o licenciamento simplificado. Projetos de incêndio já aprovados precisam ser atualizados.
O que o laudo técnico precisa conter
A NT-48 estabelece o conteúdo mínimo dos documentos de responsabilidade técnica e do laudo. Use esta lista para conferir o documento que o condomínio recebeu.
- Levantamento da curva de carga da instalação existente, informando a viabilidade da instalação
- Se o acréscimo de carga implica troca de transformador, fiação, quadros de proteção e distribuição
- Quantidade de pontos instalados
- Total de pontos de recarga na edificação
- Identificação individual de cada ponto instalado
- Tipo de sistema de alimentação adotado
- Correntes e tensões máximas previstas para os pontos
- Todas as proteções instaladas
Um documento que não traz esses elementos não permite verificar se a edificação comporta os pontos de recarga instalados.
Patinetes e bicicletas elétricas também têm regras
A NT-48 trata separadamente da recarga de dispositivos de micromobilidade elétrica, como bicicletas, patinetes e scooters. As exigências atingem diretamente a rotina do condomínio.
- É proibido carregar baterias de micromobilidade em áreas privativas, como unidades habitacionais e salas de escritório
- É proibido carregar em áreas comuns com reunião de pessoas, como refeitórios, salas de reunião, academias e espaços de coworking
- A conexão deve ser feita em tomada fixa, sem extensão ou régua
- É proibida a recarga de baterias danificadas, superaquecidas ou deformadas
- O carregamento não deve ocorrer sem supervisão, especialmente no período noturno
- A área de recarga precisa de sinalização indicando a proibição de armazenamento de materiais combustíveis
Quando há recarga simultânea acima do número definido em norma, é exigido dispositivo de desligamento geral do circuito específico.
O que verificamos primeiro em uma instalação existente
A proteção instalada não é a proteção exigida
É comum encontrar ponto de recarga protegido por dispositivo diferencial do tipo usado em circuito residencial comum. A norma exige, para essa aplicação, proteção capaz de atuar diante de corrente de falta em corrente contínua. A instalação parece pronta e o veículo carrega normalmente, mas a proteção contra choque não atua quando precisa.
O número de pontos do laudo não corresponde à capacidade real
O limite de pontos não vem de estimativa nem de regra prática: vem da curva de carga medida na instalação existente. Quando esse levantamento não é feito, ou é feito de forma insuficiente, o número que consta no documento não corresponde ao que a edificação suporta. E o erro acontece nos dois sentidos.
Quando o laudo autoriza mais pontos do que a edificação comporta, o problema não aparece no primeiro carregador: aparece quando o quinto morador liga o dele.
Quando o laudo autoriza menos pontos do que a edificação comporta, o condomínio passa a recusar instalações por uma restrição que não existe, e pode concluir que precisa de obra de aumento de carga sem precisar.
Como a Sattva atende cada caso
Perguntas frequentes sobre as normas
Quais normas se aplicam à recarga veicular em edificações no Ceará?
A ABNT NBR 17019, que trata da instalação elétrica, e a Norma Técnica NT-48 do Corpo de Bombeiros Militar do Estado do Ceará, que trata da segurança contra incêndio e do licenciamento. As duas se aplicam simultaneamente.
Posso usar a tomada da minha vaga para carregar o carro?
Não. A norma exige circuito exclusivo para cada ponto de recarga, com proteção própria, e o Corpo de Bombeiros do Ceará admite apenas modos de recarga com estação dedicada e comunicação entre veículo e estação.
Por que existe um número máximo de carregadores por prédio?
Porque o dimensionamento considera que todos os pontos podem operar simultaneamente, na corrente máxima. O limite é definido pelo estudo de viabilidade, a partir da curva de carga medida na edificação.
O condomínio precisa apresentar documentos ao Corpo de Bombeiros?
Sim. O laudo de viabilidade e os documentos de responsabilidade técnica devem ser apresentados no ato da vistoria, e a regularização é feita por Projeto Técnico.
Existem regras para patinete e bicicleta elétrica?
Sim. A NT-48 proíbe o carregamento em áreas privativas e em áreas comuns com reunião de pessoas, exige conexão em tomada fixa sem extensão e proíbe a recarga de baterias danificadas ou deformadas.
Quem pode elaborar o estudo e assinar o laudo?
Empresa ou profissional legalmente habilitado. Na Sattva, o responsável técnico é engenheiro eletricista com registro ativo no CREA.
